TÊN DỰ ÁN: DỰ ÁN NÂNG CẤP, CẢI TẠO HỆ THỐNG QUAN TRẮC NHÀ MÁY THỦY ĐIỆN HUỘI QUẢNG VÀ BẢN CHÁT THUỘC HẠNG MỤC MUA SẮM TÀI SẢN NÂNG CẤP, CẢI TẠO HỆ THỐNG QUAN TRẮC NMTĐ HUỘI QUẢNG VÀ BẢN CHÁT
CHỦ ĐẦU TƯ: CÔNG TY THỦY ĐIỆN HUỘI QUẢNG – BẢN CHÁT – CHI NHÁNH TẬP ĐOÀN ĐIỆN LỰC VIỆT NAM
THỜI GIAN THỰC HIỆN: NĂM 2024
ĐỊA ĐIỂM: NHÀ MÁY THỦY ĐIỆN HUỘI QUẢNG – XÃ CHIỀNG LAO, HUYỆN MƯỜNG LA, TỈNH SƠN LA VÀ NHÀ MÁY THỦY ĐIỆN BẢN CHÁT – XÃ MƯỜNG KIM, HUYỆN THAN UYÊN, TỈNH LAI CHÂU
I. Giới thiệu chung về công trình:
Nhà máy Thủy điện Huội Quảng
– Số lượng tổ máy: 02 tổ máy;
– Công suất mỗi tổ máy: 260MW;
– Thời gian đưa vào vận hành: năm 2015;
– Vị trí: Xã Chiềng Lao, huyện Mường La, tỉnh Sơn la.
Nhà máy Thủy điện Bản Chát
– Số lượng tổ máy: 02 tổ máy;
– Công suất mỗi tổ máy: 110MW;
– Thời gian đưa vào vận hành: năm 2013;
– Vị trí: Xã Mường Kim, huyện Than Uyên, tỉnh Lai Châu
– Hệ thống Thiết bị quan trắc Công trình Thủy điện Huội Quảng – Bản Chát được sử dụng để quan trắc trạng thái của các công trình chính, bắt đầu từ thời điểm đưa công trình vào vận hành và kịp thời ghi nhận sự sai lệch về chế độ làm việc của kết cấu xây dựng so với thiết kế. Việc thu thập kịp thời các dữ liệu liên quan có tầm quan trọng đặc biệt đối với việc đánh giá trạng thái làm việc thực tế của công trình trong quá trình thi công cũng như vận hành để có thể khắc phục và xử lý kịp thời những vấn đề phát sinh.
– Quan trắc thực tế được tiến hành cho các hạng mục: Thân đập, nền đá dưới móng đập và phần tiếp giáp với bờ, đập tràn vận hành và khu vực cửa lấy nước; khu vực nhà máy thủy điện bao gồm các giếng điều áp thượng lưu, hạ lưu, gian máy, gian biến thế của nhà máy thủy điện và buồng xoắn
II. Các khiếm khuyết, tồn tại của hệ thống quan trắc NMTĐ Huội Quảng.
Quan trắc thấm nền và 2 vai đập
– Thiết bị đo áp lực thấm nền và 2 vai đập được sử dụng là loại Piezometer đơn giản, phân bố trải dài trong khu vực nền và 2 bên vai đập với số lượng là 10 thiết bị
Quan trắc động đất nền
– Khu vực đập được bố trí 1 trạm quan trắc động đất tại cao trình 374,00 nhằm theo dõi các rung chấn tác động đến đập và các công trình xung quanh.
Quan trắc mực nước hồ
– Hệ thống giám sát mực nước thượng lưu và hạ lưu NMTĐ Huội Quảng được lắp đặt và đưa vào sử dụng từ năm 2017, hệ thống được đo tự động bằng 2 phương pháp là đo bằng áp lực và bằng sóng rada. Tín hiệu đo mực nước được đưa về tủ thu tín hiệu tại phòng Điều khiển trung tâm và hiển thị trên màn hình tại chỗ.
III. Các khiếm khuyết, tồn tại của hệ thống quan trắc NMTĐ Bản Chát
Quan trắc thấm nền và 2 vai đập
– Các Giếng thu nước không áp (G) và Piezometer kiểu Casagrande (Pz) được bố trí tại 2 vai và hạ lưu đập NMTĐ Bản Chát với mục đích quan trắc mực nước thấm 2 vai và hạ lưu của đập.
Quan trắc mực nước hồ
– Hệ thống giám sát mực nước thượng lưu và hạ lưu NMTĐ Bản Chát được lắp đặt và đưa vào sử dụng từ năm 2017, hệ thống được đo tự động bằng 2 phương pháp là đo bằng áp lực và bằng sóng rada. Tín hiệu đo mực nước được đưa về tủ thu tín hiệu tại phòng Điều khiển trung tâm và hiển thị trên màn hình tại chỗ
IV. Phương án thực hiện
1. Đối với Công trình thủy điện Huội Quảng
– Lắp đặt các cảm biến tự động đo áp lực thấm
– Bổ sung 01 Trạm quan trắc động đất
– Thiết lập địa chỉ IP cho từng trạm
– Cài đặt phần mềm trên máy chủ, cấu hình thu dữ liệu
– Kết nối dữ liệu của hệ thống giám sát mực nước
2. Đối với Công trình thủy điện Bản Chát
– Lắp đặt các cảm biến tự động đo áp lực thấm.
– Kết nối dữ liệu của hệ thống giám sát mực nước
V.Mục tiêu đạt được sau khi nâng cấp cải tạo
– Nâng cấp, cải tạo các thiết bị quan trắc để đảm bảo đầy đủ số liệu phục vụ theo dõi, đánh giá trạng thái làm việc của công trình hai Nhà máy.
– Số liệu quan trắc tự động được lưu trữ tại máy tính giám sát của Công ty và chia sẻ về Trung tâm KSATCT trên bậc thang thủy điện sông Đà tại Sơn La thông qua kênh truyền riêng của EVN.
– Hệ thống sau khi được nâng cấp, cải tạo có thể mở rộng thêm trong tương lai, đồng thời có thể sử dụng cho nhiều hãng khác nhau
– Dự án đã hoàn thành theo đúng tiến độ và được Chủ đầu tư đánh giá cao về tính chuyên nghiệp trong việc thực hiên các dự án đòi hỏi có trình độ kỹ thuật cao.

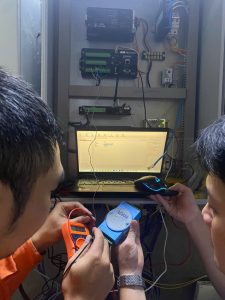

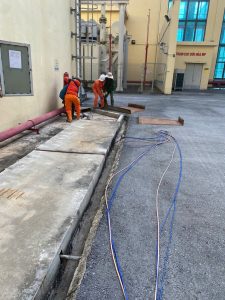

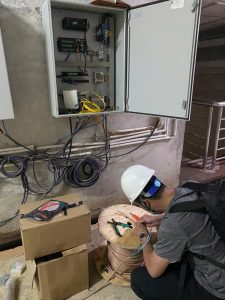

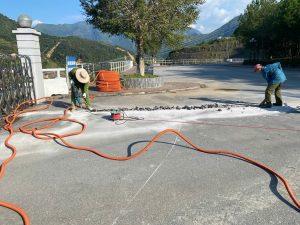

VI. MỘT SỐ HÌNH ẢNH THỰC HIỆN CỦA DỰ ÁN
